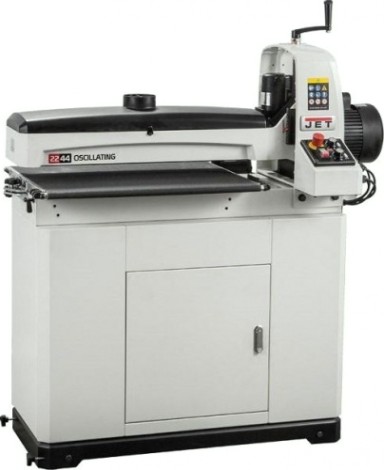

Станок шлифовальный JET JWDS 2244OSC-M c осцилляцией [723544OSCKM]

JWDS-2244OSC-M барабанный шлифовальный станок с осцилляцией. Модель выполнена в новом дизайнерском стиле и оборудована «умной» системой управления скоростью подачи заготовки SandSmart.
Основу конструкции составляет чугунный корпус, на котором смонтирован конвейер автоподачи и консоль со шлифовальным барабаном. За счет такого размещения ширина заготовки не ограничена габаритами шлифовального узла. Высота барабана меняется при помощи регулировочной рукоятки, что позволяет настраивать величину просвета до транспортера в пределах от 0,8 до 100 мм. Операция по настройке параллельности основания и оси барабана производится без использования вспомогательных инструментов.
Кроме основного асинхронного двигателя с выходной мощностью 1,3 кВт, в консоли установлен вспомогательный коллекторный. Он приводит в действие механизм осцилляции, обеспечивающий поперечные (вдоль оси вращения) колебания барабана с амплитудой ¾ дюйма (примерно 19 мм) и частотой от нуля до 120 ходов в минуту. Регулировка производится с панели управления вращающейся рукояткой. В результате абразив движется вдоль заготовки не линейно, а волнообразно. Более сложная траектория позволяет увеличить производительность шлифования и продлить ресурс абразива, но главное улучшить качество обработки заготовок, в частности исключить появление продольных рисок из-за дефектов «шкурки», неравномерного износа или налипания смолы.
Еще одна особенность станка – система SandSmart, управляющая скоростью подачи. Она отслеживает величину нагрузки на основной двигатель и, если та поднимется до критической, снижает скорость конвейера. Как только сложный для шлифования участок будет пройден и нагрузка снизится, контроллер увеличит скорость подачи до изначально заданной оператором.Как и все барабанные шлифователи Jet, этот оборудован системой, облегчающей замену абразивного материала. Во-первых, сам барабан выполнен легкосъемным. Во-вторых, оптимальное натяжение намотанной на него ленты задается автоматически при помощи специального пружинного механизма; он же компенсирует растяжение материала при износе.

Колебательное движение барабана

Консольное расположение барабана

Плавная регулировка скорости подачи

Система контроля подачи SandSmart

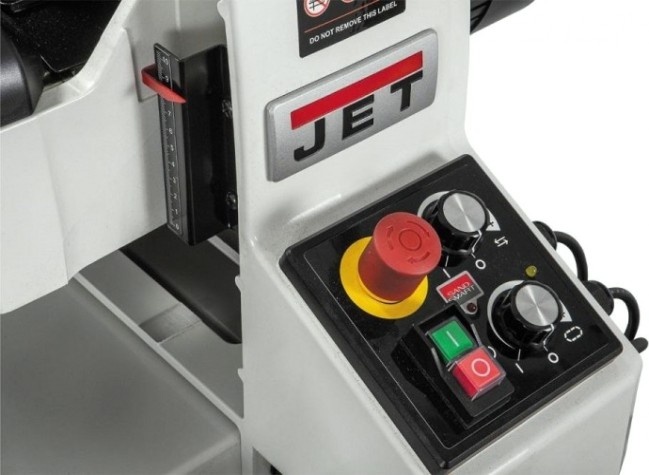

Плавная регулировка частоты колебательных движений

Регулировка высоты положения барабана вращающейся рукояткой

Простая (без инструментов) регулировка параллельности транспортера

Алюминиевый шлифовальный барабан

Система быстрого фиксирования и натяжения шлифовальной ленты

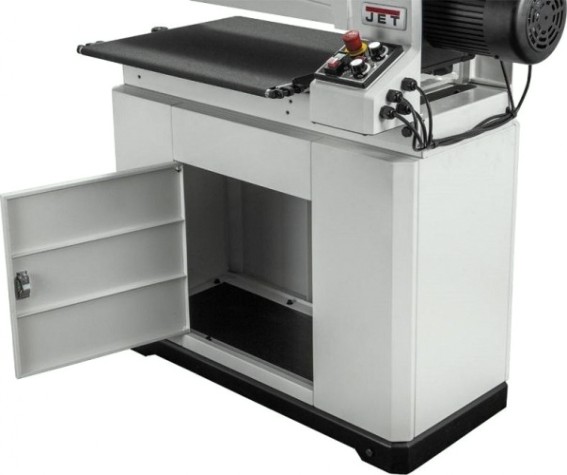

Закрытая подставка
