Преобразователь напряжения ШТИЛЬ PS48/1500 (STS) с байпасом (Инвертор)

Инвертор "Штиль" для систем связи PS48/1500 (STS) со встроенным автоматическим байпасом обеспечит высококачественной электроэнергией напряжением 220 В переменного тока ваше оборудование связи, промышленные приборы и устройства, суммарная электрическая мощность которых не превышает 2000 ВА/1500 Вт на объектах, где имеются источники электроэнергии напряжением 48 В постоянного тока (например, аккумуляторные батареи). Кроме того, инвертор может использоваться в качестве компонента системы бесперебойного питания.

Инвертор PS48/1500 (STS) предназначен как для работы автономно, так и для параллельной работы (до 6 приборов) в составе инверторной системы для увеличения мощности или повышения надежности (схема с резервированием N+1), режим работы нагрузки может быть настроен пользователем (первый вариант - постоянная работа нагрузки от инвертора, автоматическое переключение нагрузки на работу от сети переменного тока напряжением 220 В через байпас при перегрузке или сбое инвертора, второй вариант - постоянная работа нагрузки от сети переменного тока напряжением 220 В через байпас, автоматическое переключение нагрузки на работу от инвертора при пропадании напряжения в сети).

Инвертор PS48/1500 (STS) представляет собой импульсный преобразователь (ШИМ, 20 кГц) постоянного тока напряжением 48 В в переменный ток со стабилизированным напряжением 220 В синусоидальной формы частотой 50 Гц. Для ограничения пульсаций потребляемого постоянного тока инверторы "Штиль" для систем связи имеют высокоэффективный входной фильтр и специальный алгоритм схемы управления ШИМ. Автоматический байпас реализован на базе электромеханических реле. В инверторе PS48/1500 (STS) имеется интерфейс для дистанционного мониторинга параметров с помощью внешнего контроллера "Штиль" PSC200.

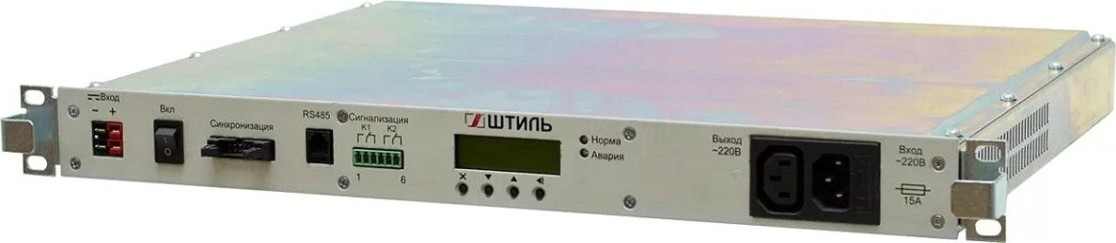

Конструктивно инвертор выполнен в виде 19" модуля высотой 1U для установки в 19" стойку/шкаф. На передней панели инвертора расположены выключатель, индикаторы работы и аварии преобразователя, индикаторы работы байпаса, ЖК-индикатор параметров, трёхполюсные розетки IEC320 для подключения нагрузки и сети, разъемы для подключения источника постоянного тока (например АБ) и кабеля синхронизации, клеммная колодка дистанционной сигнализации ("сухие" контакты), разъем RG-45 для связи с контроллером.

Функциональные и конструктивные особенности инвертора PS48/1500 (STS):

встроенный автоматический байпас (переключение осуществляется синхронно и синфазно с сетью, время переключения <=10 мс);
встроенный входной и выходной фильтр высокочастотных помех;
гальваническая развязка входных и выходных цепей - 1500 В;
электронная защита от перегрузок и короткого замыкания;
синусоидальная форма выходного напряжения;
возможность параллельной работы (до 6 шт.);
возможность дистанционного мониторинга;
стабилизированное выходное напряжение;
высокая перегрузочная способность;

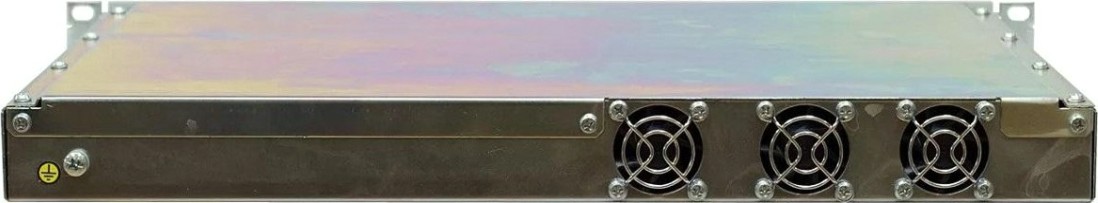

принудительное охлаждение;
19" корпус высотой 1U;
с инвертором поставляется комплект кабелей.

Дополнительно в комплекте с инвертором "Штиль" PS48/1500 (STS) можно заказать:

ПО Power System Manager на русском языке для ОС Windows для удаленного мониторинга и настройки ;
Контроллер "Штиль" PSC-200.;
19" стойку или шкаф;
климатический шкаф;
модуль распределения МР-1Б2-08.
модуль распределения МР-1БФ4-11.
модуль распределения МР-2БФ4-12.
модуль коммутации.
